• Nano-PK plus
    Nano-PK plus
    Die Summe heiztechnischer
    Spitzenlösungen.

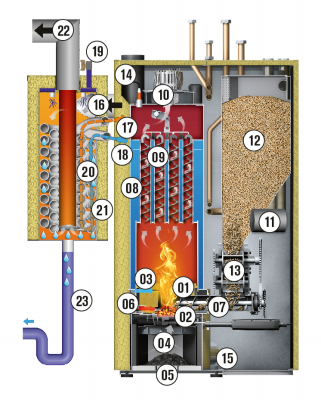

Ausführungen:

1 Vollschamottierte Brennkammer
2 Schieberost
3 Sekundärluftstrom mit Einlasskanälen
4 Primärluft
5 Aschelade
6 Automatische Zündung
7 Einbringschnecke
8 Wärmetauscher
9 Turbulatoren mit autom. Kesselputzeinrichtung
10 Saugzuggebläse
11 Pellets-Saugturbine
12 Pellets-Vorratsbehälter
13 Doppelzellrad-Dosierschleuse
14 Lambdasonde serienmässig
15 Luftanschluss RLU/RLA
16 Kondenswärmetauscher PLUS: Abgaskessel
17 Kessel-RL
18 Heizungs-RL
19 Automatische Reinigung (KW-Spülung)
20 Edelstahl Wellroht-Wärmetauscher
21 Isolierung
22 Abgas Kamin
23 Kondensat Ablauf mit Siphon

Beschreibung

Die Summe heiztechnischer Spitzenlösungen. Das PLUS an Kondensation und Brennwert !
Jeder Brennstoff weist einen gewissen Wassergehalt auf. Bei der Verbrennung wird dieser verdampft und geht normalerweise mit den Abgasen durch den Kamin ins Freie. Durch den Edelstahl-Abgaswärmetauscher wird diese Energie dem Abgas entzogen. Dadurch erhöht sich der Wirkungsgrad auf bis zu 106%. Dies reduziert Heizkosten und verringert den Pelletsverbrauch .

Technische Daten

Technische Daten:

Einheit Nano-PK 6 Nano-PK 9 Nano-PK 12 Nano-PK 15

Leistungsbereich

kW

1,6 - 6,1

2,7 - 9

3,6 - 12

4,5 - 15

Brennstoffwärmeleistung Volllast kW 6,3 8,6 11,4 14,3

Rauchrohrdurchmesser

mm

100

100

100

100

Wasserinhalt

Liter

24

24

24

24

Kesseltemperatur

°C

(38) 48-70

(38) 48-70

(38) 48-70

(38) 48-70

Rücklaufanhebung notwendig

laut Heizungsschema

Wasserseitiger Widerstand Delta T 10 / 20 [K] mbar 2,9 / 1,9 7,0 / 2,4 11,0 / 2,9 16,8 / 6,0

Vorlauf HK / Boiler

Zoll

1"

1"

1"

1"

Rücklauf

Zoll

1"

1"

1"

1"

Gewicht

kg

220

220

220

220

Kesselhöhe (=Einbringmaß)

H mm

1350

1350

1350

1350

Kesselbreite (=Einbringmaß)

B mm

780

780

780

780

Kesseltiefe (=Einbringmaß)

T mm

580

580

580

580

Kessel-Label = Klasse A+; Verbund-Label inkl. Regelung= Klasse A+ (bei Nano-PK 12 - 15= A++)

Max. Betriebstemperatur 95 °C, Max. Betriebsdruck 3 bar, Elektrischer Anschluss: 230 V AC, 50 Hz, 13 A Absicherung

Kondenswärmetauscher PLUS

Breite

mm

270
Wasserinhalt Liter 24
Gewicht kg 220

Kondensat-Ablauf

mm

DN40

Kaltwasser-Anschluß

Zoll

3/4" AG

Kondensat / NL-Std.

Liter

0,6

0,9

1,2

1,5
