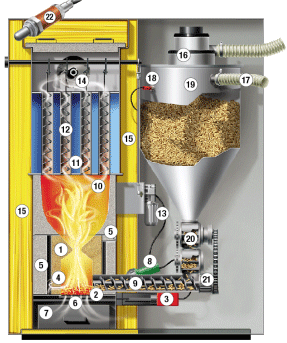

Ausführungen:
 |
| 1 | Vollschamottierte Brennkammer |
| 2 | Schieberost |
| 3 | Motor für Schieberost |
| 4 | Sekundärluftstrom m. Ein-/Auslasskanälen |
| 5 | Hochtemperatur-Isolierplatten |
| 6 | Primärluft |
| 7 | Aschelade |
| 8 | Automatische Zündung |
| 9 | Einbringungschnecke |
| 10 | Zirkulationszone |
| 11 | Wärmetauscher |
| 12 | Turbulatoren |
| 13 | Autom. Kesselputzeinrichtung |
| 14 | Saugzuggebläse |
| 15 | Vollisolierung |
| 16 | Saugturbine |
| 17 | Geschlossenes Saugsystem |
| 18 | Füllstandsmelder |
| 19 | Zyklon Vorratsbehäter |
| 20 | NEU: Doppel-Zellenrad-Dosierschleuse |
| 21 | Motor-Antriebseinheit |
| 22 | Lambda-Sonde optional |
Beschreibung
Die HSV oder Classic Baureihe überzeugt vor allem durch hohe Zuverlässigkeit. Eine flexible Pelletlagerung mit mehreren Möglichkeiten ist bei der HSV/ Classic Baureihe garantiert. Eine zusätzliche sehr einfache Bedienung und Regelung des Gerätes ermöglicht die richtige Einstellung aller gewünschten Parameter! Eine Pelletzentralheizung ist auf alle Fälle eine sinnvolle Investition in Ihre Zukunft und diese wird auch noch staatlich gefördert. Fragen Sie uns wir helfen Ihnen gerne und beantworten Ihre Fragen kompetent!
Technische Daten
Technische Daten:
| Pelletsanlage Classic 12 - 22 | ||||||
|
Einheit |
Classic 12 |
Classic 14 |
Classic 15 |
Classic 22 | ||
|
Leistungsbereich |
kW |
3,5-12 |
4-14,9 |
4,5-16,8 |
6,5-22 | |
|
Wirkungsgrad Volllast / Teillast |
% |
93,6 / 90,4 |
93,1 / 91,9 |
92,7 / 92,4 |
91,5 / 93,3 | |
|
Brennstoffwärmeleistung Volllast |
kW |
12,8 |
16,0 |
18,1 |
23,9 | |
|
Rauchrohrdurchmesser |
mm |
130 |
130 |
130 |
130 | |
|
Wasserinhalt |
Liter |
38 |
38 |
38 |
38 | |
|
Max. Betriebstemperatur |
°C |
95 |
95 |
95 |
95 | |
|
Kesseltemperaturbereich |
°C |
72-75 |
72-75 |
72-75 |
72-75 | |
|
Rücklaufanhebung notwendig |
°C |
integriert | ||||
|
Max. Betriebsdruck |
bar |
3 |
3 |
3 |
3 | |
|
Wasserseitiger Wiederstand |
mbar |
6,2 / 2,2 |
7,2 / 2,3 |
7,7 / 2,5 |
18,3 / 3,8 | |
|
Vorlauf / Rücklauf |
Zoll |
1" |
1" |
1" |
1" | |
|
Gewicht |
kg |
300 |
300 |
300 |
300 | |
|

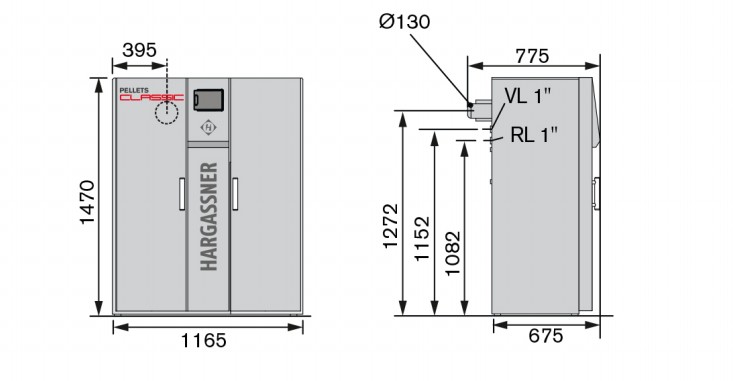

Kesselhöhe |
H mm |
1470 |
1470 |
1470 |
1470 | |
|
Kesselbreite Saugvariante |
B mm |
1165 |
1165 |
1165 |
1165 | |
|
Kesseltiefe |
T mm |
775 |
775 |
775 |
775 | |
|
Einbringmaß Breite |
B mm |
1165 |
1165 |
1165 |
1165 | |
|
Gesamt / Zerlegt Tiefe |
T mm |
775 |
775 |
775 |
775 | |
|
Elektrischer Anschluss |
- |
230 V AC, 50 Hz, 16 A Absicherung | ||||
