• Nano PK
    Nano PK
    Der neue "Kompakte".

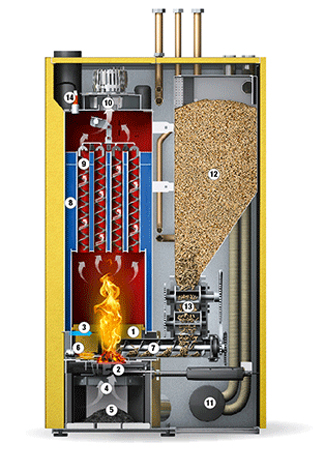

Ausführungen:

1 Vollschamottierte Brennkammer
2 Schieberost
3 Sekundärluftstrom mit Einlasskanälen
4 Primärluft
5 Aschelade
6 Automatische Zündung
7 Einbringschnecke
8 Wärmetauscher
9 Turbulatoren mit autom. Kesselputzeinrichtung
10
11 Pellets-Saugturbine
12 Pellets-Vorratsbehälter
13 Doppelzellrad-Dosierschleuse
14 Lambdasonde serienmässig

Beschreibung

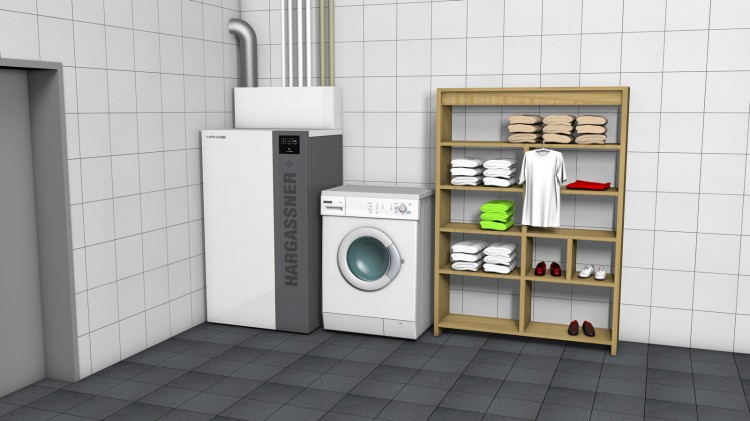

Durch seine kleine und kompakte Bauweise ist der Nano PK Pelletskessel ideal geeignet für den Einbau in kleine Heiz- und Aufstellräume. Er ist an drei Seiten wandbündig aufstellbar und durch seine vordere bzw. obere Wartungsöffnung wird kein zusätzlicher Platz für Wartungsarbeiten benötigt.

Technische Daten

Technische Daten:

Einheit Nano-PK 6 Nano-PK 9 Nano-PK 12 Nano-PK 15

Leistungsbereich

kW

1,6 - 6,1

2,7 - 9

3,6 - 12

4,5 - 15

Wirkungsgrad Volllast / Teillast % 93,6 / 91,3 93,6 / 91,3 93,7 / 91,3 95,2 / 90,7
Brennstoffwärmeleistung Volllast kW 6,4 9,6 12,8 15,8

Rauchrohrdurchmesser

mm

100

100

100

100

Wasserinhalt

Liter

24

24

24

24

Kesseltemperatur

°C

(38) 48-70

(38) 48-70

(38) 48-70

(38) 48-70

Rücklaufanhebung notwendig

laut Heizungsschema

Wasserseitiger Widerstand Delta T 10 / 20 [K] mbar 2,9 / 1,9 7,0 / 2,4 11,0 / 2,9 16,8 / 6,0

Vorlauf HK / Boiler

Zoll

1"

1"

1"

1"

Rücklauf

Zoll

1"

1"

1"

1"

Gewicht

kg

220

220

220

220

Kesselhöhe (=Einbringmaß)

H mm

1350

1350

1350

1350

Kesselbreite (=Einbringmaß)

B mm

780

780

780

780

Kesseltiefe (=Einbringmaß)

T mm

580

580

580

580

Kessel-Label = Klasse A+; Verbund-Label inkl. Regelung= Klasse A+ (bei Nano-PK 12 - 15= A++)
